はじめに
講座では，AIによる音声認識や音声生成、音声合成などにMEMSマイクとデジタルアンプ・スピーカを使用します。MEMSマイクとデジタルアンプは，I2S (Inter IC Sound)と呼ばれるプロトコルで音声データを転送します。
MEMSマイクとデジタルアンプの配線
MEMSマイクとデジタルアンプをI2Sでマイコンに接続します。MEMSマイクには MSM261S4030H0R、デジタルアンプにはMAX98357Aを使用します。
ESP32にはI2Sが2チャネルあり、それぞれクロックとLR選択(Left, Rightチャネルの選択)、データの3本の信号線があります。マイクとデジタルアンプを両方同時に使うことはないため、クロックとLR選択は「共通」とし、マイクは「データ入力」、デジタルアンプは「データ出力」にそれぞれ配線します。ESP32のI2Sチャネルは、アンプをI2S_0、マイクをI2S_1とします。

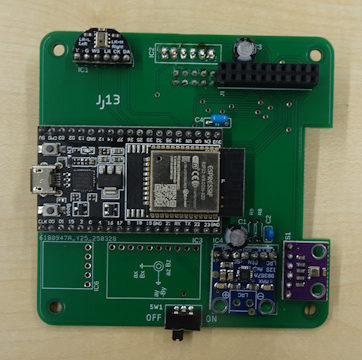

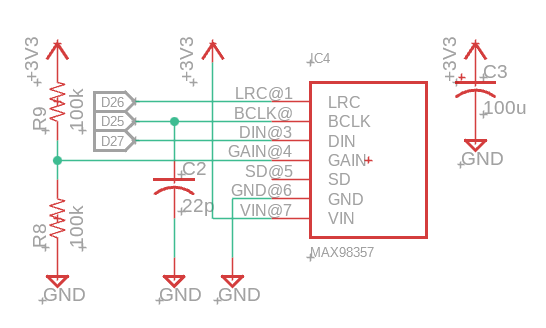

・デジタルアンプ I2S_0： (CK,WS,DA) = (25,26,39）

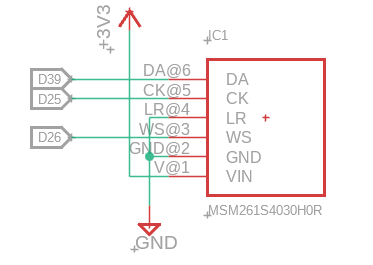

・MEMSマイク I2S_1： (BCLK, LRC, DIN) = (25,26,27)
